RECEPCIÓN DE ATV EN 10 GHz SIN REAJUSTE DE LA LNB

Buscando opciones para convertir una señal digital de TV en la banda de 437 MHz al rango de sintonía de un receptor digital para recepción de canales de Satélite, (950 MHz a 2100MHz), dí con varios artículos de colegas europeos, los cuales aprovechaban un conversor al cual, realizando varias modificaciones, lo habilitaban como up-converter con notable éxito.
También, utilizando el mismo conversor y mediante otras manipulaciones internas, lo transformaban a down converter para recibir señales de la banda S (2300 MHz.) y convertirlas a banda L, en el segmento 950 a 2100 MHz sintonizable por receptores de Satélite comerciales.
Siguiendo el mismo razonamiento me propuse utilizar uno de esos conversores para la recepción de ATV en la banda de 10 GHz.
En estos casos, nos encontramos que la banda de frecuencias de Satélite emplea el segmento de 10.7 GHz hasta los 12.7 GHz. Esta es la banda normal, aunque actualmente ya han establecido la H-Band que creo que llega casi a 13 GHz.
Bien. En esta ocasión nos centraremos en la banda normalizada de 10.7 a 12.7 GHz.
Vemos que el ancho total ocupado por los canales de TV es de 2 GHz, y si observamos el receptor solo cubre 1 GHz o poco más.
Para hacer capaz al receptor para sintonizar todos los canales, las LNBs incorporan dos osciladores, los cuales se activan según la frecuencia que vamos a sintonizar. Un oscilador opera a 9750 MHz que si este valor lo restamos del principio de banda o sea, los 10700 MHz, nos da una frecuencia intermedia (F.I.) de 950 MHz (esa es la frecuencia más baja que podemos sintonizar). por tanto, si llevamos la sintonía del receptor a su frecuencia más alta, que será sobre los 2100 MHz, veremos que con el oscilador de 9750 MHz llegamos a sintonizar los canales del segmento inferior, y con el segundo oscilador de 10600 MHz, el resto hasta el limite superior.
Pero bueno, resulta que la banda de ATV va de 10.000 MHz hasta creo, los 10.500 MHz (Tendría que consultar el CNAF para concretar el segmento), en cualquier caso y para esta descripción podemos obviar la precisión.
Concretamente en nuestra zona, el repetidor opera en 10420 MHz, que restando el valor del primer oscilador de la LNB (9750). Nos da una F.I. de 670 MHz, y sabemos que nuestro receptor empieza a sintonizar en 950 MHz.
Entonces se nos plantean dos alternativas:
A /- Desplazar el oscilador de la LNB para que la resta como hemos hecho antes nos dé 950 MHz, que ello supondría bajar dicho  oscilador a 9470 MHz, o más bajo si queremos cubrir las frecuencias inferiores de la banda, ó
B /-Disponer de un receptor que llegara a sintonizar los 670 MHz.

El primer caso se ha venido realizando hace ya bastantes años, mediante truquitos en los resonadores cerámicos de la LNB, que variando su característica la forzamos a bajar la frecuencia.
Ahí se formó un mundo entre los especialistas en el retoque, y debates sobre las LNBs que se dejan, y las que no se dejan habiéndose determinado algunas, cuya manipulación llegó a ser un proceso muy simple y muy mecánico, realizándose incluso sin ningún instrumental.
Todo cambia, y en estos últimos tiempos en los que las LNBs ya no emplean resonadores como antaño, la "cosa" se ha complicado de tal forma, que en muchos casos, los intentos resultan infructuosos.
Pues ahí llegamos al caso B, o nunca mejor dicho debemos pasar al plan B.
Se han fabricado receptores cuyo front-end lo forma un sintonizador de TV normalizado el cual en su banda de UHF (banda V),  cubrían perfectamente los 670 MHz, pero actualmente no es habitual encontrarlos, y como segunda opción y probablemente única, disponer un conversor que los 670 MHz los convierta en alguna frecuencia dentro de la banda de un receptor SAT (950 a 2100 MHz)
Existen diferentes esquemas y diseños para construir un conversor de esas características, pero no deja de ser un trabajo al alcance de  pocos ya que precisa de ciertos conocimientos y algunos medios para su puesta a punto, aparte que de los 40 a 60 euros de coste, no nos libramos.
Ahí va una posible solución, muy económica y con poco trabajo.
En mi búsqueda de alguna solución simple para recibir DATV en la banda de 437 MHz. dí con una posible solución para la recepción en 10 GHz.
Se trata de un conversor, al parecer bastante bien elaborado, que la firma Zinwell en su línea DirecTV fabrica para adaptar receptores SAT en HD para recibir lo que ellos denominan Banda B. (yo ni lo sabía).
Al parecer en USA tienen o tenían satélites que emiten en la banda B en el segmento de 250 a 750 MHz. y lo que hace el conversor es pasar esta banda a las frecuencias normalizadas para la recepción de satélites 950 a 2100 MHz.
(No sé si aqui también los hay, pero dado que no es mi campo, lo desconozco absolutamente).
Dicho dispositivo se intercala entre el cable que va a la parabólica y su LNB y el receptor. deja paso de corriente y todas las señales para activar los diseq, etc. y cuando el receptor selecciona la recepción de algún satélite en banda B, se activa el conversor, el cual convierte la banda B a la banda L....y a disfrutar de la tele !.
Mientras el receptor permanece para recepción de satélites normales, el conversor está inactivo dejando pasar todas las frecuencias.

Bueno pues lo único que he hecho ha sido poner un puente interno en los circuitos del conversor para que siempre esté activado,  y dado que el rango de frecuencias cubre esos 670 MHz, los pasa dentro de la banda normal de satélite, y ya tenemos recepción de los 10 GHz para ATV.
El artilugio en cuestión se denomina SUP-2400 y su precio en Ebay anda entre USD. de 5 a 8 (dólares USA). Existe una oferta tremenda, y tendremos que elegir la mejor opción entre precio y costes de envío. Yo hace un año compré dos por 8 dólares. No recuerdo cuanto fué el coste del  envío.

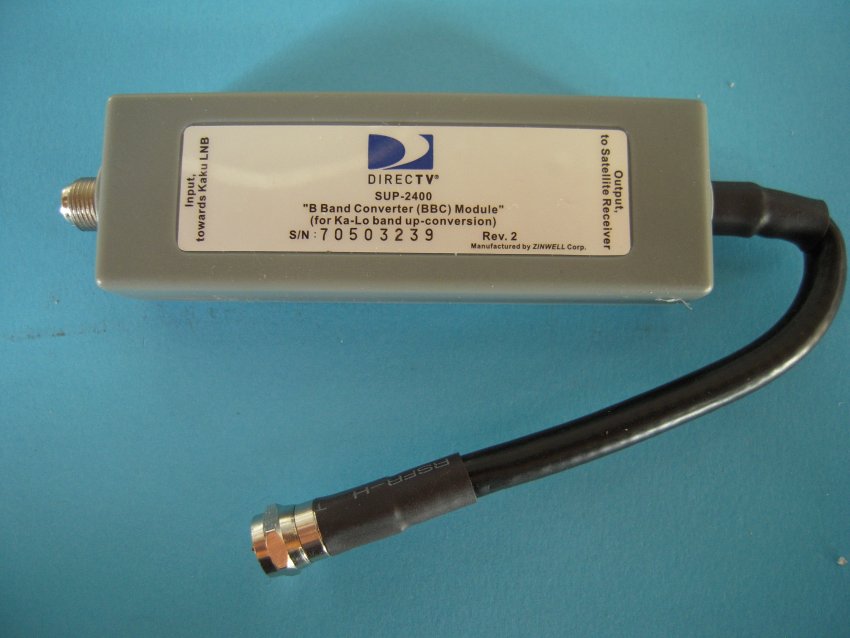

Este es el invento:

Las tapas son puestas a presión. Para abrirlo es fácil con un destornillador introduciéndolo por las juntas laterales.
El circuito va montado dentro de una caja metálica con tapas a presión, y deberemos poner el puente por la cara que muestra la foto.

Para el puente puede emplearse hilo fino de conexión, tipo wire-wrap o similar, y con un soldador adecuado (punta fina), hacer las dos soldaduras donde indica la foto.

No olvidemos que el montaje es en SMD, aunque no debe existir problema para hacer las dos soldaduras.

La conexión a realizar se muestra con linea amarilla.

Una vez terminada la intervención, y después de asegurarnos que no queda ningún resto de estaño, ni otros defectos, ya podemos taparlo como estaba, y asi queda listo para funcionar.

La configuración final del conjunto es el siguiente:

ATENCIÓN ¡
DEBEMOS INVERTIR LA SEÑAL DE VIDEO (solo para recepción de señales analógicas)
Este puede ser el unico inconveniente que nos podemos encontrar, dependiente del receptor SAT que tengamos.

En esta misma sección tengo publicado un inversor de video adecuado.

También, es importante configurar el receptor (satelitero), para que dé salida de alimentación para la LNB, que a su vez, también alimenta al conversor.

Como sea que el conversor realiza la conversión con el oscilador (2400 MHz) situado por encima de la frecuencia de recepción, la señal sufre una inversión de banda que se traduce en la pantalla como una imagen negativa.
Afortunadamente muchos receptores de esta generación, estamos hablando de receptores analógicos de primera generación, disponen de un pequeño conmutador situado en su panel posterior o incluso por debajo, que permite invertir el video.
He visto incluso algunos modelos que la inversión se efectúa por el menú de configuración.
En caso de no implementar dicha conmutación, se puede hacer un circuito muy sencillo (uno o dos transistores), que realice esta función.
COMENTARIOS FINALES
El uso de este dispositivo SUP-2400  ofrece muchas alternativas, ya que con pequeñas modificaciones puede utilizarse como up ó down converter, a 2300, 1200, o 437 MHz, y también he visto alguna aplicación para 5.7 GHz.
Habrá que tenerlo en cuenta.

Marzo  2017
EA3UM
www.ea3um.com

CONFIGURANDO  EL  RECEPTOR  (satelitero)

En el menú de "Instalación" "Setup", etc. que incorporan todos los receptores debemos programarlos parámetros de funcionamiento,
los cuales, una vez hecho, ya no deberemos tocarlo más.
El proceso es muy sencillo, y quizá la única dificultad que se nos presente sea la de encontrar, entre las muchas opciones que nos ofrece,
los campos que nos interesa programar, porque cada marca y modelo de receptor tiene sus particularidades, aunque los parámetros que
nos interesan acostumbran a ser inconfundibles y su denominación tiene pocas variantes.
Buscamos en el menú la opción "Instalación", "Setup", "configuración antena" y poco más y dentro de él, buscamos "Configuración LNB" o algo parecido, "Frecuencia O.L." (solo podemos poner 9750 ó 10600), ponemos 9750 Mhz.
Dentro de este menú ó en "Lista de Canales", debemos buscar "Alimentación LNB", ponemos "SI"
"TONO 22 Khz" =NO, "DISEQ" no importa.
Luego en el menú hallaremos algo asi como "Añadir TP" (añadir transponder). Entramos y hallaremos una de las primeras opciones:
"SATËLITE" si queremos podemos crear uno con nombre de nuestro indicativo o lo que se prefiera, o dejarlo con el que nos muestre el
propio menú. Es un dato irrelevante, solo debemos recordar el nombre, que es donde programaremos las diferentes estaciones o frecuencias
de nuestra preferencia, que nos saldrán en la lista de canales.
Ahora lo importante:
"Frecuencia de canal" entramos con el teclado remoto, la frecuencia que debe estar entre 10700 a 12600 Mhz.
"Simbol Rate", "Velocidad de Símbolo" eso nos lo dirá el corresponsal. Puede ser 333 KS, 500, 1000, 2000, etc. más de 4000 se sale fuera
de lo habitual de nuestras transmisiones.
"Polarización" mejor poner "Vertical" ello hará que por el conector de la antena salgan 12 V.
En dicho menú pueden haber muchas más opciones, pero no nos interesan. Pueden quedarse como están.
Normalmente más abajo encontraremos "Buscar" Si la antena está bien orientada y no hay errores en la configuración, pulsamos, y debe
salir la identificación del corresponsal. Si hay la opción de "Guardar" ò "Exit" Guardar y salir. A partir de este momento estos parámetros
quedarán memorizados y en la lista de canales nos aparecerá el indicativo, nombre ó identificación de la estación recibida.

Estas indicaciones corresponden a las instalaciones para recibir estaciones en la banda de 10 a 12 Gigas. Con antena parabólica, LNB, etc.
Con antena Yagi y para recibir frecuencias de la banda L, cambia solo la frecuencia, y la conexión de la antena.

CÁLCULO DE LA FRECUENCIA PARA OPERACIÓN CON EL CONVERSOR sup2400

Manejamos dos conversiones: Una la del SUP2400 y otra la del propio receptor.
Calculamos la primera conversión: Fo - 2400 = FI-1 ; donde Fo es la frecuencia que queremos recibir; 2400 es el oscilador local del SUP2400
y FI-1 es la frecuencia de salida del SUP2400 y que entra en el receptor.
Calculamos la 2ª FI ; 9750 - FI-1 = FI-2 ; donde 9750 es la frecuencia del oscilador local de la LNB; y la FI-2 es la segunda FI
Frecuencia que debemos poner en el receptor  Frec = 9750 + FI-2
EJEMPLO: Queremos recibir el repetidor digital del Tibidabo. Fo = 10450 Mhz. Aplicamos la fórmula 10450 - 2400 = 8050 (1ª FI)
Seguimos. Calculamos 2ª FI ; 9750 - 8050 = 1700 ; y finalmente  Frec= 9750 + 1700 = 11450 Mhz  a programar en el receptor.

SIMPLIFICAMOS ???
                              vamos!!!    Frec = (12150 - 10450)+9750  y ya está. Los 10450 es la frecuencia que queremos recibir. En este caso he
puesto como ejemplo la del repetidor digital. El resultado a programar en el receptor es 11450 Mhz.

                                                          FINALIZANDO:
                                                                                   (12150 - Frec.requerida)+9750   -->  Fórmula aconsejada

RECEPCIÓN DATV DIRECTA EN BANDA L  (Antena Yagi)

Mantenemos el conversor SUP2400 conectado y alimentado al y del receptor, pero sea desconectándolo internamente o intercalando un condensador en la linea a la antena, debemos interrumpir el paso de los 12 V. ya que si la antena es de dipolo cerrado o tiene algún balun
que cortocircuite vivo y malla del cable, tendríamos un problema en la alimentación del receptor
Internamente en el mismo conector de salida que va a la antena va conectado un choque, que desconectándolo del lado del conector
lo podemos dejar al aire, y el problema quedará solucionado.

Primero determinamos la Frecuencia Intermedia (FI)
Frecuencia a programar en el receptor  FI= 2400 - frec.requerida
y despues la frecuencia que debemos programar en el receptor  Frx.=9750+FI
EJEMPLO:
Queremos recibir una estación que transmite en 1250 Mhz ;  FI= 2400 - 1250 = 1150 Mhz.
En el receptor programaremos Frx=9750+1150=10900
En el campo de "Frecuencia" del receptor ponemos 10900  y  a recibir.
